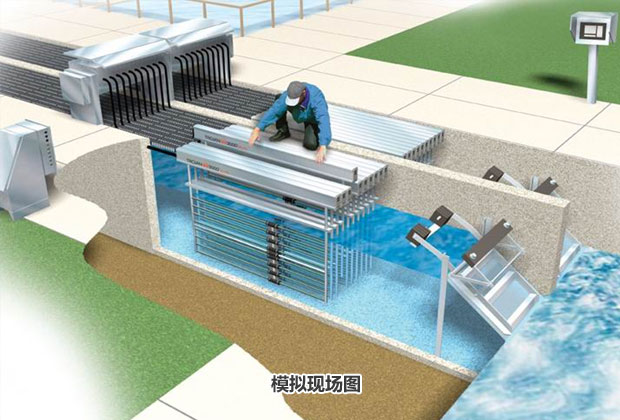

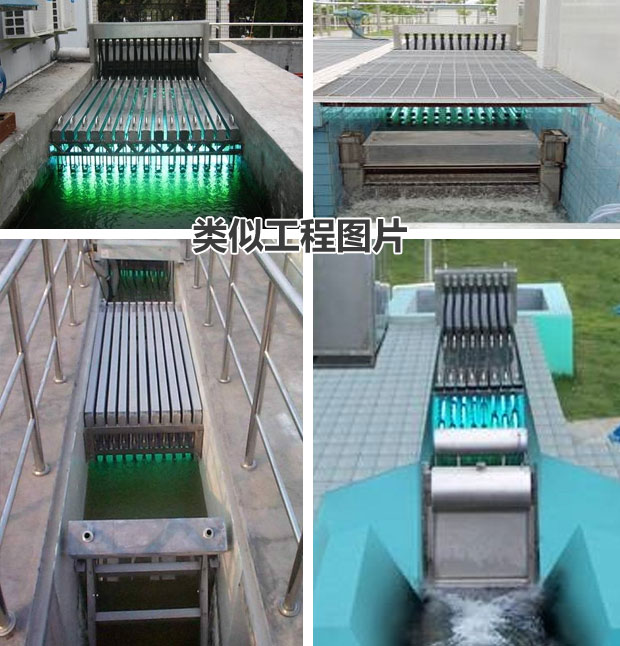

明渠式紫外线杀菌器

紫外消毒模块
   由沼河浸（北京）环境保护技术有限公司精心设计，采用低水阻紫外消毒模块，达到更小的水阻、更高的可靠性。每个标准化紫外消毒模块由一个不锈钢灯架、紫外灯管、石英套管、清洗结构、配电系统及数据采集系统组成，整个紫外消毒系统由个若干紫外消毒模块组成，便于安装运行及维护。

紫外线消毒模块的技术特点
1.低水阻的模块结构比传统的模块结构的水阻力小，消毒前后的水位变化小。
2．防水等级符合IP68等级标准，适用于要求严格的场合。
3．多重密封防水处理，石英管安装紧密，自动清洗时不会由于受到摩擦力而脱落。
4．电缆部分增设密封圈，有效防止由于电缆线进水造成的灯管短路损坏。
5. 优质耐腐蚀不锈钢材料制造，灯管及信号线缆密封在消毒模块内，不会暴露在污水和紫外光中。
6．根据客户处理水量，水质及杀菌要求等不同情况，提供每模块3支到20支灯的多种设计。

★ 紫外灯
     紫外消毒系统的核心之一是紫外线灯管，本公司的紫外线灯管为世界顶级的低压高强紫外灯管，安装于模块上的石英套管内，与水流方向平行或垂直，灯管的有效工作寿命为9000~12000小时，单只灯管的最大功率可达250-320W。采用进口低压高温的固态汞合金技术的紫外线杀菌灯，保障寿命9000小时.

★石英套管
      石英套管安装在模块支架上，石英管UVC透光率大于或等于85%，其一端为闭口端，另一端为开口端，通过多次密封设计，防护等级为IP68，有效地防止水渗入石英套管内而影响紫外灯的正常工作。采用高透过率（UVT）的石英套管：选用优质石英管，确保优良的紫外线穿透率，保证最高强度的紫外线输出。

★电子镇流器模块
       电子镇流器是整个系统的核心部件，紫外消毒系统突出优势是电子镇流器的稳定性。通过引进全球领先的德国技术制造，具有紫外灯瞬间高压启动，高效可变功率输出，以 及PLC微电子控制镇流器荷南技术。电子镇流器安装在镇流器柜或模块机箱内。 优质耐腐蚀不锈钢材料制造，灯管及信号线缆密封在消毒模块内，不会暴露在污水和紫外光中。 根据客户处理水量，水质及杀菌要求等不同情况，提供每模块3支到20支灯的多种设计。
       镇流器柜：柜体防护等级为IP55，柜内设有空调冷却，防止尘埃和外面潮湿空气进入，保证电子镇流器稳定工作。
       电子镇流器模块与跨明渠接线箱相连，接线箱配电受中央控制柜输送给每个紫外消毒模块的电源。


★自动控制中心
      控制系统通过人机界面实现所有参数及控制，如开/关消毒设备，故障查询，灯管运行时间，紫外灯的工作状态，参数设定等，以利于操作者监控紫外消毒系统的运行，为消毒工艺提供最有效的杀菌剂量。
1.远程控制
2.自动控制中心可以通过如下方式与中控室进行数据交换，实现远程控制：
＊有源或无源信号
＊工业以太网
＊PRSFBUS IP模块
3.罗道罗紫外线消毒设备可根据用户需要选择合适的PLC品牌及接口。标准配置为西门子产品。
4.报警系统
5.故障发生时，该报警装置可通过声音、图视等方式向用户指出何种故障及故障位置，故障可查询几条以上记录。

★紫外强度监测系统
每一组模块有一套紫外线强度监测系统，其包括紫外光探头、UV强度仪等配件，紫外探头安装水下便于监测石英管的结垢情况及紫外灯的强度变化。

★ 自动清洗系统
      紫外消毒的效果经常受到石英套管表面结垢的巨大影响，使紫外强度大幅度下降。
斯凯威牌紫外消毒设备自带清洗系统。该清洗技术可以在任意设定的时间内，在不影响设备运行的情况下对套管表面进行在线自动清洗，高效清洁，低摩擦无卡死现象产生，为紫外消毒系统提供稳定高效的杀菌效果。
      自动清洗系统采用压缩空气进行驱动，与紫外线光强监控装置联动控制，实现自动清洗，并可方便地进行手动/自动工作状态切换。

★水位控制系统
1.水位传感器
   水位传感器是对灯管进行自我保护有有效及必要手段。紫外线杀菌灯管因期功率高，必须由污水对期进行自然冷却。长时间显露于空气中点亮时，灯管会因散热不足导致烧毁。因此必须保证明渠内水位能浸没所有灯管。但污水中紫外线透过率低，当水位过高时，则会导致表面水层消毒效果不理想。故明渠内水位不能过高。水位传感器在线测定明渠内水位数值，确保水渠中的水位保持在设计的数值范围。当明渠水位长时间超出设定最小/最大水位时能自动向控制系统发出警报，将灯管熄灭。

2明渠水位控制：
1.    方式：水位控制溢流堰门。
2.    材质：304不锈钢或土建完成。
3.    出水方式：堰门采用顶部出水，以确保明渠中维持一个最低水位及最小水位变化。在此变化范围内保持灯管全部被淹没。
4.    优点：精度高（流量变化系统为1.30时，水位波动范围小于±3cm），反应快，结构简单，易安装，可适用于流量变化大的场合，无复杂的机械传动装置，不需要外界动力及干预，整个过程全自动调节。
5.    水头损失：小于500mm。
安装：在水渠末端的排水口

★辅助设备
设备维护吊车
     沼河浸紫外消毒设备采用模块化设计，安装、维护均可用吊车吊离水面，维护或检修时无需中断整个系统的运行。同时，即使一个消毒模块出现故障也不会影响其他消毒模块的运行，只需将发生故障的消毒模块吊起维修或更换即可。
