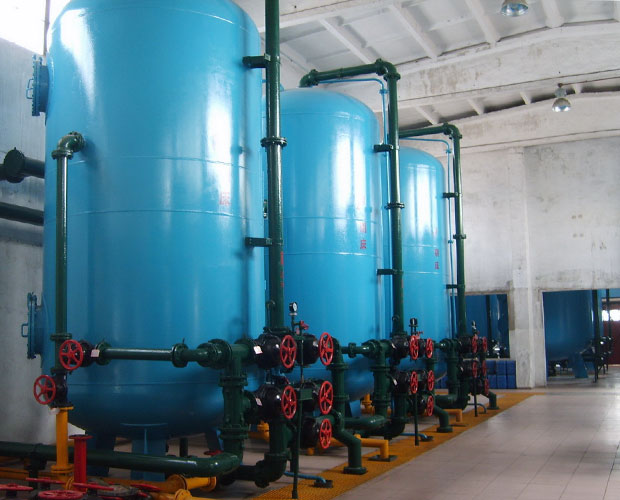

阴离子交换器

一、设备简介:
    离子交换是水处理技术中最常用的一种，离子交换器是利用阴阳离子交换树脂的选择性及平衡反应原理除去水中的电解质离子的一种水处理设备，在水处理的应用方面最为广泛，特别是高纯水制取的必备设备。
    离子交换是通过离子交换树脂在电解质溶液中进行的，可去除水中的各种阴、阳离子，是目前制备高纯水工艺流程中不可替代的手段。
    离子交换器分为阳离子交换器、阴离子交换器等。

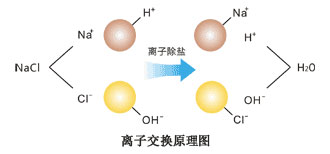

    当原水通过离子交换柱时，水中的阳离子和水中的阴离子（HCO-等离子）与交换柱中的阳树脂的H+离子和阴树脂的OH-离子进行交换，从而达到脱盐的目的。阳、阴混柱的不同组合可使水质达到更高的要求。

二、工作原理
（2）阴离子交换器
    阳离子交换后带有酸性的水进入装有OH型阴离子交换树脂的阴离子交换器，发生如下反应：
                                  H2SO4+2ROH-→R2SO4+2H2O


                                  H2CO3+2ROH-→R2CO3+2H2O
                                  HCI+ROH-→RCI+H2O
                                  H2SiO3+ROH-→RHSiO3+H2O
    由此可见，经阳-阴离子交换处理后，水中的各种离子几乎除去，一般可除去水中含盐量99%以上。

三、结构简述

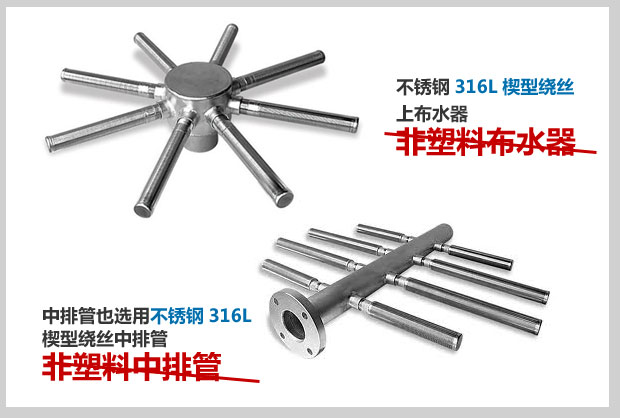

（1）进水装置
    在交换器上部设有进水装置使水能均匀分布。
（2）中排装置
    中排装置设置在阳（阴）树脂和压脂层的分界面上，用于排泄再生时酸（碱）废液和进小反洗水，型式为DN500～600型中排为双母管式：DN800～DN3200型为支管母管式，材料均为1Cr18Ni9Ti。
（3）排水装置

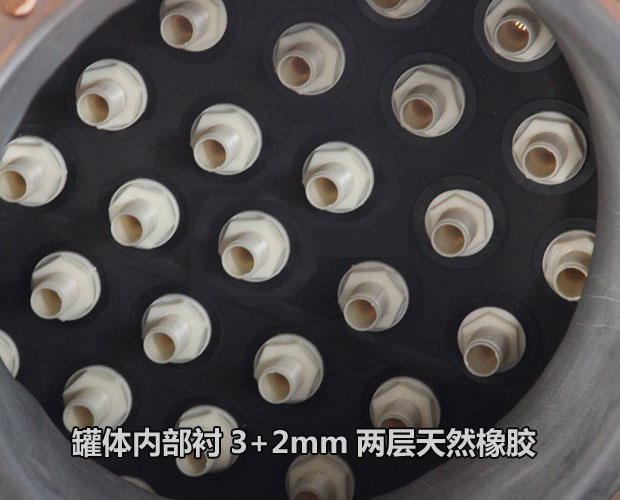

    DN1200及以下设备采用多孔板上装设宝塔式ABS型滤水帽，DN1500及以上设备有多孔板上装滤帽和砂垫层两种形式，多孔板材按设备规格不同而 异，DN800～DN3200型采用钢衬胶。 另外，在交换器下部排水帽出，树脂面处及最大反洗膨胀高度处各设视镜一个，用以观察体内工况。筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。 树脂的输入和卸出均可采用水力输送。

四.设备规范
（1）设计压力：0.59MPa 试验压力：0.88MPa
（2）运行流速：固定床：15～25m/h 浮动床：40～50m/h 阴、阳混合床：40～120m/h
（3）工作温度：5～50℃
（4）出水品质：软化水设备：硬度≤0.03ml/L 一级纯水设备：电导率<10-3s/m
（5）进水浊度：≤5mg/L
